Metalowa spawana siatka druciana podwodna morska Everglades Wzmocnienie rurociągu naftowo-gazowego

Metalowa spawana siatka druciana podwodna offshore Everglades Rurociąg naftowo-gazociągowy Wzmocnienie siatki​

Siatka wzmacniająca rurociągjest również nazywana siatką do powlekania ciężarem betonowym (siatka CWC). Materiałem siatki jest stal niskowęglowa z powłoką galwaniczną. Może to być drut ocynkowany na zimno lub drut ocynkowany ogniowo, spełniający wymagania ASTM, a druty liniowe są głęboko karbowane, a następnie spawane w celu utworzenia struktury falistej, co ułatwia pokrycie betonem, a następnie zanurzenie w wodzie lub ziemi. Ma doskonałą odporność na korozję i rdzę, zapobiegając uszkodzeniom rurociągu pokrytego betonem podczas instalacji i po jego umieszczeniu.

Struktury

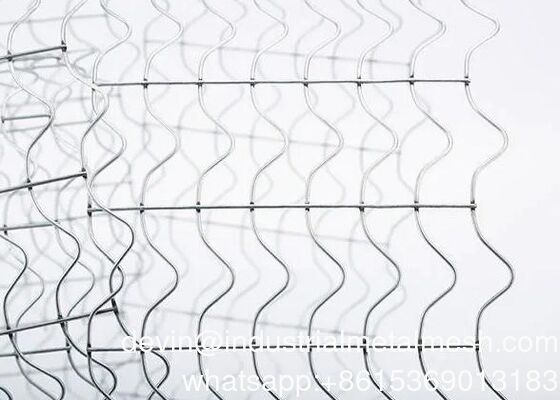

Siatka wzmacniająca rurociąg jest wykonana z drutów liniowych i drutów poprzecznych.

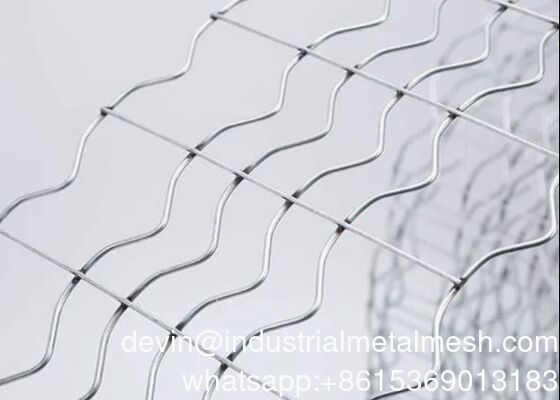

• Drut liniowy.Są one głęboko karbowane, a następnie rozmieszczone w równych odległościach, aby zostały zespawane w falistą strukturę. Siatka wzmacniająca rurociąg jest dostępna w różnych typach, z 6/8/10 drutami poprzecznymi na siatkę wzmacniającą rurociąg. W przypadku siatki wzmacniającej rurociąg z 6 drutami poprzecznymi, środkowe 4 druty poprzeczne są równomiernie rozmieszczone, a dwa druty poprzeczne na krawędzi są dalej od sąsiednich drutów poprzecznych. Falista struktura ułatwia pokrycie siatki wzmacniającej rurociąg betonem, a następnie zanurzenie w wodzie lub glebie.
• Drut poprzeczny.Mają one prosty kształt, a druty poprzeczne na tej samej siatce wzmacniającej rurociąg są rozmieszczone w tej samej odległości. Po technologii zgrzewania punktowego są dobrze przymocowane do falistych drutów liniowych
• Odsłonięta krawędź drutu:≤ 2,5 mm
  Siatki wzmacniające rurociągi mają doskonałą odporność na korozję i rdzę, aby zapobiec uszkodzeniom rurociągu.

Specyfikacje siatki wzmacniającej rurociąg

4 typy siatki wzmacniającej rurociąg: HN-N, HN-T, HN-L i HN-W.

HN-N
Jest to drut ze stali niskowęglowej do wzmacniania rurociągów pokrytych betonem. Siatka zawiera 6 drutów liniowych, które są głęboko karbowane między drutami poprzecznymi. Siatka 2-calowa z obu stron między drutami liniowymi jest przeznaczona do powlekania z zakładką 1 cala.

HN-T
Jest to siatka zgrzewana punktowo wykonana z ocynkowanego drutu ze stali niskowęglowej do wzmacniania rurociągów pokrytych betonem. Siatka zawiera 8 drutów liniowych, które są głęboko karbowane między drutami poprzecznymi.



HN-L
Jest to siatka zgrzewana punktowo wykonana z ocynkowanego drutu ze stali niskowęglowej do wzmacniania rurociągów pokrytych betonem. Odległość między drutami poprzecznymi w siatce wynosi 92,4 mm zamiast 67 mm.



HN-W
Jest to siatka zgrzewana punktowo wykonana z ocynkowanego drutu ze stali niskowęglowej do wzmacniania rurociągów pokrytych betonem. Siatka zawiera 10 drutów liniowych, które są głęboko karbowane między drutami poprzecznymi.



Cechy siatki wzmacniającej rurociąg

• Wysoka wytrzymałość na rozciąganie.Siatka wzmacniająca rurociąg jest wykonana z drutów stalowych o wysokiej wytrzymałości, które mogą wytrzymać naprężenia i ciśnienie podczas budowy rurociągu.
• Odporność na korozję.Siatka CWC jest pokryta warstwą cynku lub innego materiału odpornego na korozję, aby zapobiec rdzewieniu i korozji.
• Łatwy w instalacji.Siatkę CWC można łatwo zainstalować wokół rurociągu, zapewniając szybkie i wydajne rozwiązanie do wzmacniania rurociągu.
• Ekonomiczny.Zastosowanie siatki wzmacniającej rurociąg jest ekonomiczną alternatywą dla tradycyjnych metod wzmacniania rurociągów, takich jak beton lub wzmocnienie stalowe.
• Trwałość.Siatka wzmacniająca rurociąg jest zaprojektowana tak, aby wytrzymać trudne warunki środowiskowe, w tym ekstremalne temperatury i warunki pogodowe.
• Dobry wygląd.Wygląd siatki wzmacniającej rurociąg jest schludny, regularny i jasny. Siatka jest mocno związana i mocna. Połączenie lutowane jest mocne i wygodne w transporcie i układaniu.

Zastosowania siatki wzmacniającej rurociąg

Siatka wzmacniająca rurociąg jest powszechnie stosowana w różnych zastosowaniach rurociągowych, w tym:

• Podwodny gazociąg i rurociąg naftowy.Siatka wzmacniająca rurociąg jest używana do wzmacniania podwodnych rurociągów naftowych i gazowych, zapewniając dodatkową wytrzymałość i trwałość rurociągu.
• Gazociąg Everglades.Siatka CWC może być używana do ochrony gazociągu Everglades przed czynnikami zewnętrznymi, takimi jak erozja, korozja lub uszkodzenia dzikich zwierząt.
• Gazociąg i rurociąg naftowy na dnie rzeki.Siatka wzmacniająca rurociąg zapewnia dodatkowe wsparcie i wzmocnienie, aby równomierniej rozłożyć ciężar rurociągu na dnie rzeki lub strumienia. Może to pomóc zmniejszyć ryzyko uszkodzenia dna rzeki lub strumienia.
•

Siatka wzmacniająca rurociąg do przesyłu podwodnego gazociągu

Siatka wzmacniająca rurociąg do przesyłu podwodnego rurociągu naftowego

Siatka wzmacniająca rurociąg do przesyłu gazu i ropy na dnie rzeki

Siatka wzmacniająca rurociąg do przesyłu gazociągu Everglades

Siatka CWC

Przegląd siatki CWC HN-N

Widok z przodu siatki CWC HN-N

Szczegóły siatki CWC HN-N

Widok z boku siatki CWC HN-N

Przegląd siatki CWC HN-W

Widok z przodu siatki CWC HN-W

Szczegóły siatki CWC HN-W

Widok z boku siatki CWC HN-W

Szczegóły akcesoriów siatki CWC

Widok z przodu akcesoriów siatki CWC
