| Tworzywo: | Stal | Siła drutu: | 1770MPA |
|---|---|---|---|
| Średnica drutu: | 3/4mm | Otwarcie siatki: | 103 mm x 180 mm |
| Podkreślić: | Siatka druciana systemu TECCO G65/4,Metalowa siatka druciana do systemu TECCO,Elementy systemu G65/4 TECCO |
||

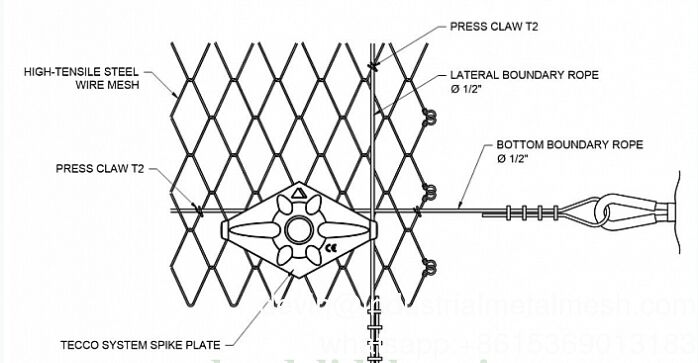

System TECCO G65/4 składa się z siatki TECCO G65/4, kotwic i płytki łożyska kotwiczenia, lin i szwów oraz klipsów do połączenia sieci.
Sieć TECCO G65/4 wykonana jest z wysokowytrzymałego drutu stalowego o szerokości 4,0 mm (przytrzymałość na rozciąganie ≥1770Mpa), o rozmiarze oczek 83*138 mm (+/-0,5 mm), z uzbrojonymi końcami oczek, szerokość rolki może wynosić 2,9m-4,5m,długość rolki 10-30 m.
A z kotwicami TECCO Mesh G65/4 pokrywa napięcie nachylenia i mocno.Pokrycie erozjonalne TECCO jest mocno przymocowane do zbocza i posiada cienką siatkę, aby zapewnić, że niewielkie skały mogą być utrzymywane w miejscu oprócz dużych głazów.
Standardowa specyfikacja systemu TECCO G65/4
Średnica drutu: 3 mm

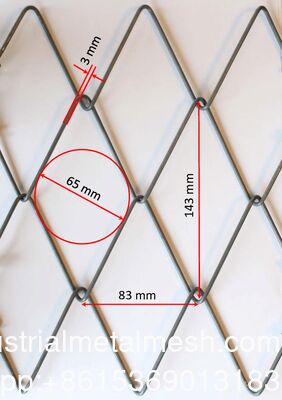

Otwór Średnica okręgu wpisanej: 65 mm ((+/- 5%) Wielkość siatki: 83*138 mm ((+/- 5 mm)

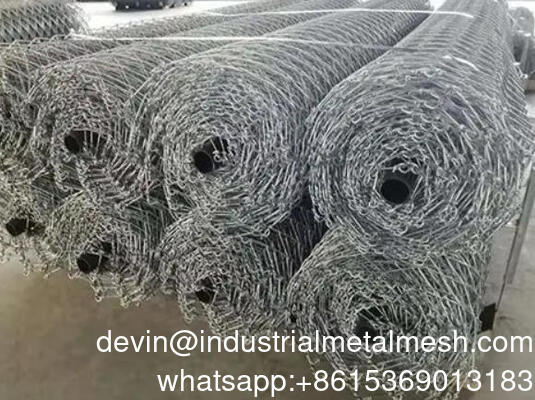

Wielkość rolki: 3,5m x 10m/20m/30m
Standardowa specyfikacja systemu TECCO G65/3
Średnica drutu:4 mm
Dziura Średnica okręgu wyrytego: 65 mm (+/- 5%) Wielkość siatki: 83*143 mm (+/- 5 mm)
Wielkość rolki: 3,5m x 10m/20m/30m
Ankiery
Średnica kotwicy stalowej z deformowanymi prętami: 25 mm lub 28 mm
Długość: 2 - 5 m
Płytka łożyska kotwiczenia: 320 mm x 170/180 mm
Wiązka
Średnica liny granicznej: 12 mm lub 16 mm
Średnica sznurowania: 8 mm
Korzyści
W porównaniu z innymi systemami aktywnej ochrony:
Tylko 60-80% kosztów porównać z tradycyjnym systemem liny drutowej.
Szybka i łatwa instalacja
składnik sieci tecco o wysokiej wytrzymałości
• siatka tekko.Główna część siatki tekko o wysokiej wytrzymałości ze stali wysokiej wytrzymałości do systemu ochrony przed upadkiem skał na zboczach.Jest wykonany z drutu stalowego o wysokiej wytrzymałości na rozciąganie i ma doskonałą odporność na korozję.Siła napędowa 1770 N/m2 zapewnia maksymalną ochronę zbocza i ludzi.
• Stocznia stalowa. Stocznia stalowa jest wykonana z deformowanego stalowego pręta o średnicy 25 mm, jest głównie stosowana do mocowania wysokiej wytrzymałości siatki tecco na zboczach skał lub gleby.Może dostarczyć całą stabilność do nachylenia i tecco siatki.
• Płytka z szpicami typu pazur.Płytka z szpicami typu pazur jest powszechnie używana z gwoździami do mocnego przymocowania wysokiej wytrzymałości siatki tecco na zboczu.Konstrukcja pazurów sprawiają, że płytka szpic bardziej stabilna i mocna struktura.
• gwoździe z gleby lub skały. Używane z płytką szpicą typu pazur do mocowania wysoko wytrzymałej siatki tecco na górze. Wysoka wytrzymałość na rozciąganie i solidna struktura zapewniają długą żywotność i dobrą kondycję.
• Klamy. Klamy są używane do mocnego łączenia sąsiedniej sieci tecco o wysokiej wytrzymałości.
• Wiązka do szycia.Używana jest do łączenia sąsiednich siatek tecco.
• Wiązka graniczna.Przejście przez mocno napinającą się siatkę tecco, a następnie przymocowanie do kotwicy w celu zapewnienia mocno napinającej się siatki tecco i stabilności systemu.
| Arkusz techniczny CE Europejska homologacja techniczna ETA-17/0118 | |
| Dane techniczne | 65/3 |
| Średnica drutu | 30,0 mm |
| Jakość stali | drut ze stali o wysokiej wytrzymałości rozciągania |
| Odporność na rozciąganie drutu | 12.5kN |
| Kształt siatki | Romboidalne |
| Wytrzymałość na rozciąganie drutu stalowego | > 1770 N/mm2 |
| Sieć stalowa o wytrzymałości na rozciąganie | Min.150kN/m |
| Diagonalne | 83×143mm ((+/-3%) |
| Szerokość oczek | 65 mm ((+/-3%) |
| Ochrona złożona | Powłoka Zn/AI drutów stalowych |
| Związek ochrony przed korozją | 95% Zn / 5% AI |
| Powierzchnia | Min.150g/m2 |
| ≤ 5% ciemnobrązowej rdzy w badaniu solnym zgodnie z normą EN ISO 9227 | 17:00 (ETA-17/0118) |
| Rolować z | 2 m,2.5m, 3m,3.5m, 4m, na zamówienie |
| Długość rolki | 10m, 20m, 30m, (zgodnie z wymaganiami miejsca) |

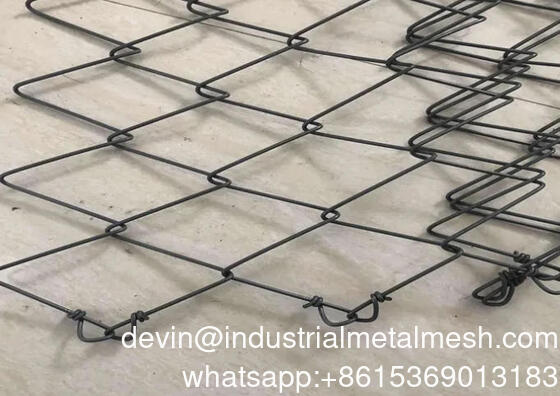

| Krawędzie siatki | Łączniki sieciowe uzbrojone w węzły (na zamówienie) |
Korzyści z sieci tecco o wysokiej wytrzymałości
Sieci ochronne przed upadkami kamieni oferują kilka zalet w stosunku do innych rodzajów środków ochrony przed upadkami kamieni.W przeciwieństwie do innych środków ochrony przed upadkami kamieni, takich jak bariery i ogrodzeniaDzięki temu sieci ochronne nie wymagają częstego wymiany, naprawy ani malowania, a ponadto można je szybko zainstalować, co minimalizuje zakłócenia w otoczeniu.
Wysokiej wytrzymałości sieć tecco jest również tkanina w diamentowej strukturze i dość wygodne do przechowywania.Łatwo i szybko rozwinąć i zainstalować wysokiej wytrzymałości siatkę tecco z pomocą mechanizmu technologii, co w dużej mierze zaoszczędzi ci czasu na projekcie.
Prawidłowy proces instalacji systemu sieci tecco o wysokiej wytrzymałości
Etap I: Oczyszczenie i wyrównanie nachylenia zgodnie z wymaganiami projektowymi
Etap II: Określenie wszystkich ważnych punktów na zboczu (odległość gwoździ według wartości projektowej, punkty wiercenia itp.)
Etap III: roboty wiertnicze i montaż gwoździ
Etap IV: Wybór punktów kotwiczenia w otchłaniach lub cięcie i przygotowanie doliny wokół głowicy gwoździa
Etap V: Instalacja kanalizacji lub innych wymaganych elementów
Etap VI: Instalacja matki TECMAT® do kontroli erozji w celu zwiększenia zieloności, jeśli materiał glebowy może zostać wypłukiwany
Etap VII: Rozwijanie i mocowanie oczek TECCO®
Etap VIII:Złączenie poszczególnych blach oczek za pomocą klipsów łącznikowych
Etap IX: Instalacja kotwic liniowych z elastycznymi głowicami i linami granicznymi
Etap X: Pretensowanie systemu zgodnie z wartością projektową za pomocą klucza obrotowego
Etap XI: Ozdrowienie zbocza (siew, hydroseeding itp.)
