Maszyna do spawania i formowania sieci stalowej z prostych prętów GWC3300
Wniosek techniczny i cytacja
Wniosek techniczny dotyczący maszyny do spawania i formowania siatki z prostych prętów GWC3300
Celem
Maszyna do formowania siatki spawalniczej ze stali CNC GWC3300 to specjalistyczny sprzęt do budowy siatki spawalniczej ze stali.
Zasada spawania punktowego oporu polega na spawaniu poprzecznych i wzdłużnych prętów stalowych w solidną siatkę zgodnie z ustalonymi wymaganiami.
Surowcem mogą być walcowane na zimno pręty stalowe, walcowane na zimno pręty stalowe gładkie lub walcowane na gorąco pręty stalowe.
Maszyna ta składa się z mechanizmu spawania, mechanizmu zasilającego o wzmocnieniu wzdłużnym i poprzecznym, mechanizmu stopniowego z siatką, mechanizmu spadającego i przenoszącego sieć oraz systemu pneumatycznego

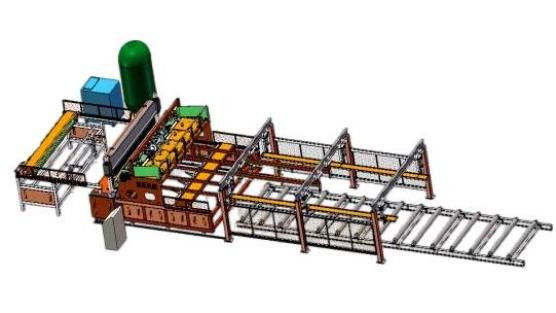

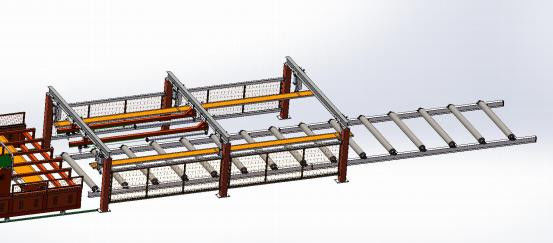

Linia produkcyjna ze spawaną siatką ze stali (produkty są stale aktualizowane, zdjęcia są tylko do celów odniesienia, z zastrzeżeniem rzeczywistego produktu)
2, Kryteria wyboru
JG/T5115-1999 "Maszyna do formowania tkanin stalowych"
GB/T1499-2002 "Sprzęt stalowy spawany do betonu zbrojnego"
3Główne parametry techniczne
| Nazwa parametru | Jednostka | dane | uwaga | |
| Średnica pręta stalowego do spawania | mm | F5-F12 | ||
| Maksymalna szerokość oczek | mm | 3300 | ||
|
wielkość oczek
|
Odległość wzdłużna między prętami | mm | 100, 150, 200... (Nie trzeba zmieniać maszyn) | |
| Odległość pomiędzy prętami | mm |
400 Bezstopniowo regulowane (30 różnych opcji dla jednego ekranu) |
||
| Liczba łączy lutowych | łącze | 30 | Ciśnienie w cylindrze | |
| Częstotliwość spawania | czasy/min | 50-90 | ||
| Maksymalna moc spawania | mm | ¢ 12+¢ 12 | ||
| Pojemność transformatora spawania | KVA | 160 x 16 | ||
| Pojemność transformatora podstawowego | KVA | 400 | ||
| Wymagania w odniesieniu do przepływów | 30% | |||
| napięcie zasilania | V | 380 | ||
| Częstotliwość prądu | Hz | 50 | ||
| Ciśnienie robocze układu pneumatycznego | MPa | ≥ 0.8 | ||
2
|
ciśnienie wody chłodzącej P |
MPa | 0.2≤P<0.3 | |
| Zużycie sprężonego powietrza | M3/min | ≥ 3 | |
| Metoda ładowania wzmocnienia wzdłużnego |
Prostota i prostota
≤ 3 mm/ 1000 mm |
||
| Horyzontalny sposób cięcia materiału prętowego |
Prostota i prostota
≤ 3 mm/ 1000 mm |
||
| Ogólne wymiary (długość × szerokość × wysokość) | m | 43 razy 5. 1 razy 2.3 | |
| Całkowita masa sprzętu | T | ~ 22 |
