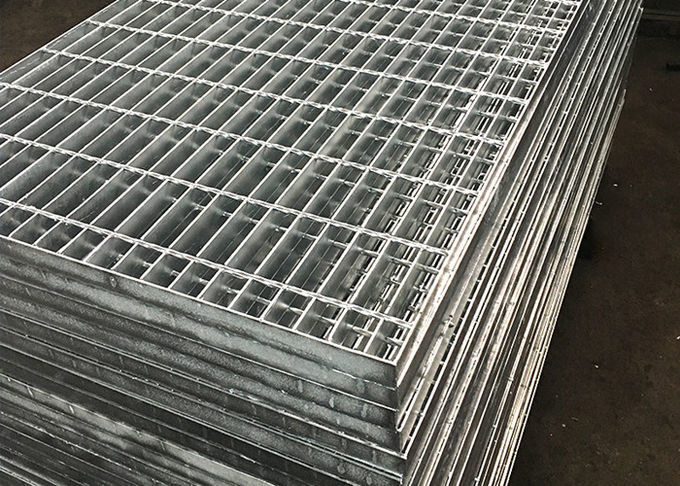

Materiał budowlany, wytrzymała krata ze stali nierdzewnej ocynkowana ogniowo do rowów drenażowych/pokryw odpływowych
Krata z prętów stalowych jest również znana jako krata stalowa. Krata stalowa składa się z równoległych prętów połączonych ze sobą prętami prostopadłymi. Pręty są najczęściej łączone za pomocą spawania ciśnieniowego maszynowego lub spawania ręcznego, w zależności od przypadku. Istnieją jednak inne sposoby łączenia prętów. Alternatywy obejmują nitowanie, gęstą siatkę (swaging) i blokowanie za pomocą prasy. Najbardziej ekonomiczna metoda łączenia jest określana przez użyte materiały i grubość prętów. Krata z prętów stalowych jest zwykle wykonana ze stali węglowej lub stali nierdzewnej. Ma bardzo wysoki stosunek wytrzymałości do wagi i dużo otwartej przestrzeni, co czyni ją szeroko stosowaną opcją do podłóg przemysłowych. Jest jednak również stosowana do takich rzeczy, jak wyjścia ewakuacyjne, odpływy uliczne i mosty.
W Tec-Sieve produkujemy zarówno panele kratowe z prętów stalowych zgrzewanych w prasie, jak i panele kratowe z prętów stalowych zgrzewanych w prasie. Nasze panele kratowe z prętów stalowych zgrzewanych w prasie są idealne do większości zastosowań przemysłowych, w tym, bez ograniczeń, w przemyśle naftowym i gazowym, petrochemicznym, górniczym i w elektrowniach, dlatego teraz skupiamy się na naszych panelach kratowych z prętów stalowych zgrzewanych w prasie.

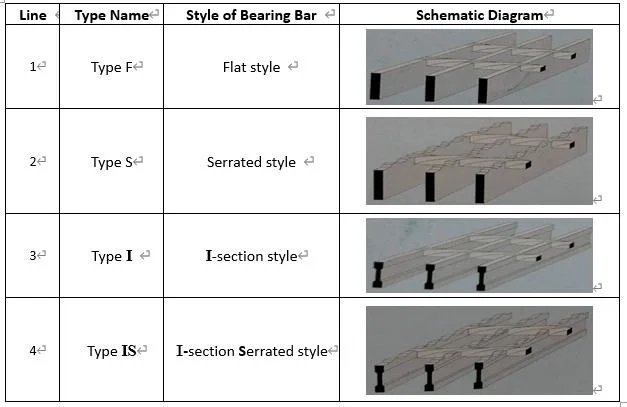

1. Rodzaje paneli kratowych ze stalowych prętów spawanych metodą prasowania ze względu na rodzaj prętów nośnych
Uwaga: W Tec-Sieve, oprócz kwadratowych poprzeczek skręcanych na zimno, na życzenie dostępne są również poprzeczki okrągłe lub poprzeczki żebrowane.
2. Wymiary belek nośnych i poprzeczek
| Wymiary nominalne i dopuszczalne tolerancje prętów łożyskowych |
Rozmiar prętów poprzecznych |
| Rozmiar nominalny (mm) |
Dopuszczalna tolerancja (mm)
(Zobacz YB/T4001.1-2007) |
Powierzchnia przekroju (mm2) |
| Grubość |
3-10 |
+0,2/-0,4 |
20 |
| Głębokość |
10-50 |
+0,3/-0,9 |
32 |
| >50-75 |
+0,4/-1,2 |
40 |
| >75-100 |
+0,7/-1,7 |
3. Tabela specyfikacji paneli kratowych ze stali spawanej typu F
Kod specyfikacji
(wersja uproszczona) |
Rozmiar prętów łożyskowych |
Pręt nośny
Rozstaw
(mm) |
Poprzeczka
Rozstaw
(mm) |
Masa nominalna
(kg/m2) |
| Głębokość (mm) |
Grubość (mm) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195,90 |
| G655/15/50 |
65 |
5 |
15 |
50 |
199,00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 |
60 |
5 |
15 |
50 |
184,20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166,30 |
| G555/15/50 |
55 |
5 |
15 |
50 |
169,30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151,40 |
| G505/15/50 |
50 |
5 |
15 |
50 |
154,50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136,60 |
| G455/15/50 |
45 |
5 |
15 |
50 |
139,60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121,70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124,80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75,60 |
| G403/15/50 |
40 |
3 |
15 |
50 |
78,70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106,90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110,00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66,60 |
| G353/15/50 |
35 |
3 |
15 |
50 |
69,60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98,00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101,00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 |
32 |
3 |
15 |
50 |
64.20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77,20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80,30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48,40 |
| G253/15/50 |
25 |
3 |
15 |
50 |
51,50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62,40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65,50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
39.30 |
| G203/15/50 |
20 |
3 |
15 |
50 |
42,40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135,30 |
| G605/20/50 |
60 |
5 |
20 |
50 |
138,30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124,30 |
| G555/20/50 |
55 |
5 |
20 |
50 |
127,30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113,30 |
| G505/20/50 |
50 |
5 |
20 |
50 |
116,30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70,80 |
| G503/20/50 |
50 |
3 |
20 |
50 |
73,80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102.20 |
| G455/20/50 |
45 |
5 |
20 |
50 |
105.20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91.20 |
| G405/20/50 |
40 |
5 |
20 |
50 |
94.20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 |
40 |
3 |
20 |
50 |
60,30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80,20 |
| G355/20/50 |
35 |
5 |
20 |
50 |
83.20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50,50 |
| G353/20/50 |
35 |
3 |
20 |
50 |
53,50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73,60 |
| G325/20/50 |
32 |
5 |
20 |
50 |
76,60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46,40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
49,40 |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| G255/20/50 |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36,90 |
| G253/20/50 |
25 |
3 |
20 |
50 |
39,90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100,40 |
| G655/30/50 |
65 |
5 |
30 |
50 |
103,40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92,90 |
| G605/30/50 |
60 |
5 |
30 |
50 |
95,90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85,40 |
| G555/30/50 |
55 |
5 |
30 |
50 |
88,40 |
| G505/30/100 |
50 |
5 |
30 |
100 |
77,90 |
| G505/30/50 |
50 |
5 |
30 |
50 |
80,90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49,60 |
| G503/30/50 |
50 |
3 |
30 |
50 |
52,60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70,40 |
| G455/30/50 |
45 |
5 |
30 |
50 |
73,40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62,90 |
| G405/30/50 |
40 |
5 |
30 |
50 |
65,60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55,40 |
| G355/30/50 |
35 |
5 |
30 |
50 |
58,40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35,60 |
| G353/30/50 |
35 |
3 |
30 |
50 |
38,60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50,90 |
| G325/30/50 |
32 |
5 |
30 |
50 |
53,90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32,80 |
| G323/30/50 |
32 |
3 |
30 |
50 |
35,80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
40,40 |
| G255/30/50 |
25 |
5 |
30 |
50 |
43,40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
26.30 |
| G253/30/50 |
25 |
3 |
30 |
50 |
29.30 |
| G205/30/100 |
20 |
5 |
30 |
100 |
33,00 |
| G205/30/50 |
20 |
5 |
30 |
50 |
36,00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21,60 |
| G203/30/50 |
20 |
3 |
30 |
50 |
24,60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78,70 |
| G655/40/50 |
65 |
5 |
40 |
50 |
81,70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72,90 |
| G605/40/50 |
60 |
5 |
40 |
50 |
75,90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61.20 |
| G505/40/50 |
50 |
5 |
40 |
50 |
64.20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39,60 |
| G503/40/50 |
50 |
3 |
40 |
50 |
42,60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55,40 |
| G455/40/50 |
45 |
5 |
40 |
50 |
58,40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49,60 |
| G405/40/50 |
40 |
5 |
40 |
50 |
52,60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
32.30 |
| G403/40/50 |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43,80 |
| G355/40/50 |
35 |
5 |
40 |
50 |
46,80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28,60 |
| G353/40/50 |
35 |
3 |
40 |
50 |
31,60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
21:30 |
| G253/40/50 |
25 |
3 |
40 |
50 |
24:30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
26.30 |
| G205/40/50 |
20 |
5 |
40 |
50 |
29.30 |
| G203/40/100 |
20 |
3 |
40 |
100 |
17,60 |
| G203/40/50 |
20 |
3 |
40 |
50 |
20,60 |
| G655/60/50 |
65 |
5 |
60 |
50 |
49,00 |
| G555/60/50 |
55 |
5 |
60 |
50 |
42,40 |
| G505/60/50 |
50 |
5 |
60 |
50 |
39,00 |
| G455/60/50 |
45 |
5 |
60 |
50 |
35,70 |
| G405/60/50 |
40 |
5 |
60 |
50 |
32.30 |
| G403/60/50 |
40 |
3 |
60 |
50 |
21,70 |
| G325/60/50 |
32 |
5 |
60 |
50 |
27,00 |
| G323/60/50 |
32 |
3 |
60 |
50 |
18,50 |
| G255/60/50 |
25 |
5 |
60 |
50 |
22:30 |
| G253/60/50 |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50 |
20 |
5 |
60 |
50 |
19.00 |
Uwaga: Rozstaw belek nośnych oznacza odległość między środkami belek nośnych lub ich podziałkę; rozstaw belek poprzecznych oznacza odległość między środkami belek poprzecznych lub ich podziałkę.
4. Tabela specyfikacji paneli kratowych ze spawanych prętów stalowych o dużej wytrzymałości typu F
Kod specyfikacji
(wersja uproszczona) |
Rozmiar prętów łożyskowych |
Pręt nośny
Rozstaw
(mm) |
Poprzeczka
Rozstaw
(mm) |
Masa nominalna
(kg/m2) |
| Głębokość (mm) |
Grubość (mm) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234,90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191,70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154,40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103.20 |
Uwaga: Rozstaw belek nośnych oznacza odległość między środkami belek nośnych lub ich podziałkę; rozstaw belek poprzecznych oznacza odległość między środkami belek poprzecznych lub ich podziałkę.
5 Tabela specyfikacji typu I – panel kratowy ze stali prasowanej zgrzewanej
Kod specyfikacji
(wersja uproszczona) |
Rozmiar prętów łożyskowych I (mm) |
Ja Bar
Rozstaw
(mm) |
Poprzeczka
Rozstaw
(mm) |
Masa nominalna
(kg/m2) |
Ja Bar
Wysokość
(Szerokość) |
Grubość kołnierza |
Grubość boku |
Szerokość kołnierza |
| G757/30/50PWI |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI |
75 |
7 |
4 |
12 |
30 |
100 |
120,70 |
| G657/30/50PWI |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI |
65 |
7 |
4 |
10 |
30 |
100 |
104,80 |
| G607/30/50PWI |
60 |
7 |
4 |
10 |
30 |
50 |
99,10 |
| G607/30/100PWI |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI |
55 |
7 |
4 |
8,5 |
30 |
50 |
90,30 |
| G557/30/100PWI |
55 |
7 |
4 |
8,5 |
30 |
100 |
87,30 |
| G507/30/50PWI |
50 |
7 |
4 |
8 |
30 |
50 |
83.20 |
| G507/30/100PWI |
50 |
7 |
4 |
8 |
30 |
100 |
80,20 |
| G505/30/50PWI |
50 |
5 |
3 |
8,5 |
30 |
50 |
62,80 |
| G505/30/100PWI |
50 |
5 |
3 |
8,5 |
30 |
100 |
59,80 |
| G445/30/50PWI |
44 |
5 |
3 |
8 |
30 |
50 |
56,50 |
| G445/30/100PWI |
44 |
5 |
3 |
8 |
30 |
100 |
53,50 |
| G385/30/50PWI |
38 |
5 |
3 |
7 |
30 |
50 |
49,90 |
| G385/30/100PWI |
38 |
5 |
3 |
7 |
30 |
100 |
46,90 |
| G325/30/50PWI |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50PWI |
75 |
7 |
4 |
12 |
40 |
50 |
101,00 |
| G757/40/100PWI |
75 |
7 |
4 |
12 |
40 |
100 |
95,60 |
| G657/40/50PWI |
65 |
7 |
4 |
10 |
40 |
50 |
88,50 |
| G657/40/100PWI |
65 |
7 |
4 |
10 |
40 |
100 |
83.20 |
| G607/40/50PWI |
60 |
7 |
4 |
10 |
40 |
50 |
78,90 |
| G607/40/100PWI |
60 |
7 |
4 |
10 |
40 |
100 |
75,90 |
| G557/40/50PWI |
55 |
7 |
4 |
8,5 |
40 |
50 |
71,90 |
| G557/40/100PWI |
55 |
7 |
4 |
8,5 |
40 |
100 |
68,90 |
| G507/40/50PWI |
50 |
7 |
4 |
8 |
40 |
50 |
66,40 |
| G507/40/100PWI |
50 |
7 |
4 |
8 |
40 |
100 |
63,40 |
| G505/40/50PWI |
50 |
5 |
3 |
8,5 |
40 |
50 |
50,40 |
| G505/40/100PWI |
50 |
5 |
3 |
8,5 |
40 |
100 |
47,40 |
| G445/40/50PWI |
44 |
5 |
3 |
8 |
40 |
50 |
45,50 |
| G445/40/100PWI |
44 |
5 |
3 |
8 |
40 |
100 |
42,50 |
| G385/40/50PWI |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| G255/40/50PWI |
25 |
5 |
3 |
4.5 |
40 |
50 |
28,70 |
| G255/40/100PWI |
25 |
5 |
3 |
4.5 |
40 |
100 |
25,80 |
Uwaga: Rozstaw prętów I oznacza odległość między środkami prętów nośnych lub ich podziałkę; rozstaw prętów poprzecznych oznacza odległość między środkami prętów poprzecznych lub ich podziałkę.
Zastosowanie krat podłogowych ze stali

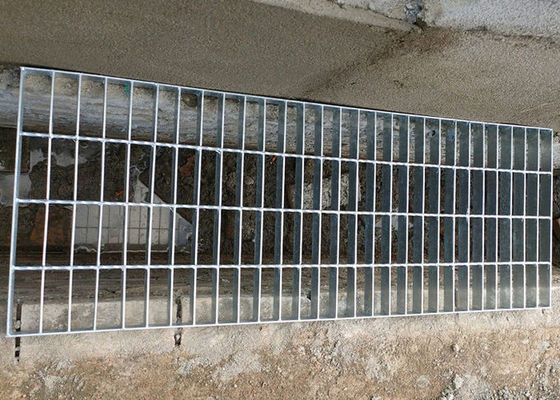

1) Może być stosowana w budownictwie miejskim jako pokrywa rowów drenażowych w celu odprowadzania wody i utrzymywania gruntu w suchości.
2) Kraty stalowe ząbkowane będą stosowane w porcie, na parkingach, terenach rolniczych i innych miejscach jako platformy umożliwiające pieszym i pojazdom dostęp i mijanie się.
3) Kraty spawane metodą kuźniczą znajdą również zastosowanie na platformach przemysłowych, w elektrowniach, zakładach uzdatniania wody, na platformach wieżowych itp.
4) Ząbkowane kraty stalowe mogą być również stosowane jako barierki ochronne w ogrodach, na willach, balkonach, autostradach itp.
Twoja wiadomość musi mieć od 20 do 3000 znaków!
