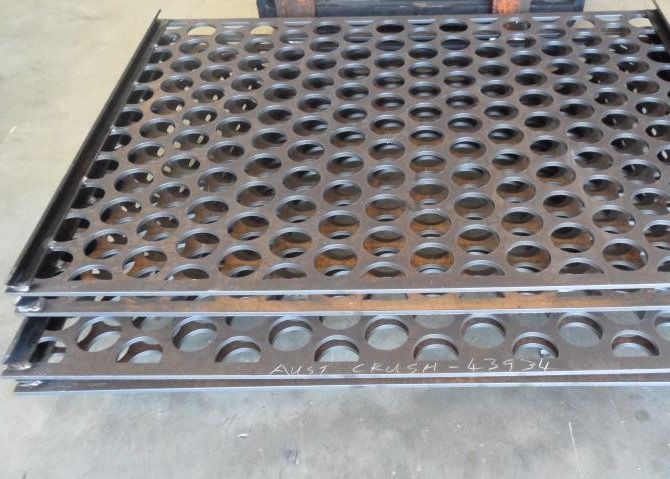

Twardość NM Stali Metalowej Płyty Perforacyjnej

Włókno z płytki ciśnieniowejJest to pierwotny materiał do przesiewania w kruszonym skale. Używany również do przesiewania skalpu.Produkty wymagające środowiska.

1. Perforowane ekrany wibrujące - normy
Ilość - Należy podać liczbę płytek z ekranem zperforowanym o tej samej grubości, szerokości, długości, perforacji i prętach.

2. grubość - określić w cali lub liczbie miernika.

● 1. Stal - Użyj tabeli Std. Ga.

● 2. Stal nierdzewna - Użyj tabeli Std. Ga.

● 3. Monel - Użyj tabeli Std. Ga.

● 4. miedzi, miedzi, metalu Muntz i aluminium - Użyj tabeli B&S Ga.

3. typ metalu - należy podać wymagany rodzaj metalu. płyty stalowe: stosuje się co najmniej 0,20 C i co najmniej 0,40 Mn. płyty stalowe odporne na ścieranie (AR); min. 0,35 C i min. 1,20 Mn.

4. szerokość - "szerokość" to wymiar w kącie prostym do przepływu materiału. Należy określić ogólną szerokość. Jeśli wymagane są obudowy haków, należy określić: "szerokość (mierzona poza obudowami haków)." Tolerancja szerokości: plus 0" minus 1/4".

5. Długość - "długość" oznacza wymiar płyty ekranu perforowanego, który jest równoległy do przepływu ekranowanego materiału.plus 0" minus 1/4".

6Rozmiar i kształt perforacji - Kliknij tutaj, aby zobaczyć dostępne perforacje.

7. Układy perforacji - Standardowe jest układy stopniowe (600 wzoru).

8. pręty - "pręty" to metali między perforacjami i mierzone są w punkcie, w którym perforacje są najbliżej.

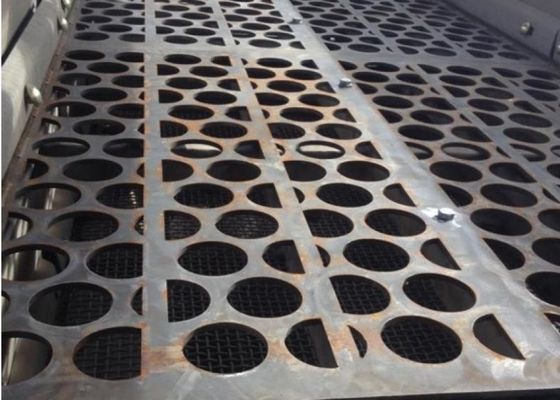

9. Sposób mocowania płytek z perforaty na wibrujących ekranach:

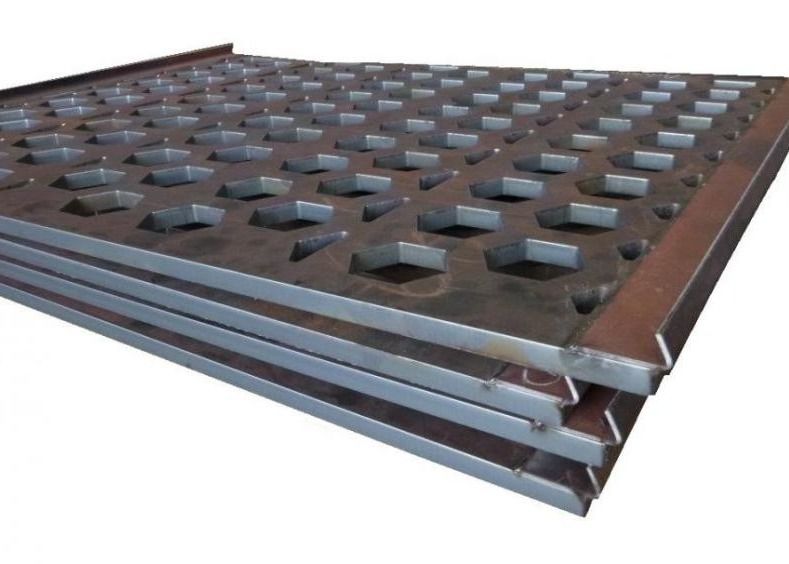

● 1. Płaszcze haków - W przypadku standardowych ekranów wibrujących typu "napędowego" należy określić "Płaszcze haków" (kliknij tutaj).

● 2. przymocowany do ramy wibrującego ekranu - jeśli

● 3. Perforated Screen Plate jest śrutowane, przedłożyć szkic wskazujący lokalizację, wielkość i rodzaj otworów śrutowych.

● 4. Należy również określić szerokość pustych marginesów po bokach i na końcach płyty z perforatami.

10. Koronowane ekrany - Jeżeli płytka ekranu ma być "koronowana", należy podać ilość korony mierzoną w linii środkowej.standardowa korona ekranu o grubości 1/16" i cięższej będzie wyposażona w następujący sposób:W przypadku ekranów wibrujących o szerokości 3 lub 4' korona -1/2. W przypadku ekranów wibrujących o szerokości 5' korona -3/4. W przypadku ekranów wibrujących o szerokości 6' i korony o szerokości -1".

11Inne informacje:

● 1. W przypadku perforacji z szczelinami - należy określić, czy długość wymiaru szczeliny jest równoległa do szerokości lub długości płyty ekranu z perforacją.

● 2. Jeżeli ekran ma być "gorącowany" w celu rozproszenia lub opóźnienia przepływu materiału, należy to określić.

● 3. W przypadku ekranów wymagających "barów ślizgowych" do obcięcia materialów o nadmiarze, należy określić rozmiar i lokalizację pręta.

12. Pręty z zaciskiem (Płyty sukienkowe) - Można je dostarczać jako standardowy element lub na zamówienie zgodnie z wymaganiami z okrągłymi lub kwadratowymi otworami lub bez nich.

Materiał:

Możemy zaoferować szeroką gamę płyt z ciosami, zarówno ciosowanymi, jak i z profilami plazmowymi w stali łagodnej i stali nierdzewnej.

Rodzaje krawędzi:

bezszwedzone ze złożoną na 45/60 stopni płytą ze stali miękkiej lub ze stali nierdzewnej

Perforowane obracające się ekrany - normy
Ilość - Należy podać wymaganą liczbę sekcji ekranu (zob. rysunek powyżej).

Gęstość - należy określić w cali lub liczbie mierników.

Stal - U.S. Std. Ga. Tabela zmieniona 11/42.

Tabela Monel - Std. Ga.

Tabela ze stali nierdzewnej - Std. Ga.

Miedzi, Muntz, Aluminium - Tabela B&S Ga.

Rodzaj metalu - należy podać wymagany rodzaj metalu. Płytka stalowa: stosuje się co najmniej 0,20 C i co najmniej 0,40 Mn. Płytka stalowa odporna na ścieranie (AR): co najmniej 0,35 C i co najmniej 1,20 Mn.

Średnica - Należy określić dokładną średnicę zewnętrzną lub dokładną średnicę wewnętrzną sekcji ekranu perforowanego w cali.

Długość - określić długość sekcji ekranu (patrz rysunek powyżej).

Wielkość i kształt perforatów - Strona 4 zawiera dostępne perforaty.

Układy perforacji - układ stopniowy (wzór 600) jest standardem dla płytek z perforowanym ekranem, gdy są one stosowane na obracających się ekranach.

Pręty - "pręty" to metali między perforacjami i mierzone są w punkcie, w którym perforacje są najbliższe.

Segmenty - Wyznacz liczbę segmentów w każdej sekcji (patrz ilustracje powyżej).

Metoda montażu segmentów perforowanych płyt ekranowych do produkcji sekcji i/lub cylindrów

Złącza pośladkowe - niezawieszone.

Gęby - standardowe zaciski.

Gęby - standardowe paski.

Złącze biodrowe - Złącze biodrowe jest 11/2 "do 2" (minimalne okrążenie 11/2").

Inne informacje - Jeżeli wymagane są otwory śrub do mocowania na ramie lub specjalne marginesy, należy przedstawić szkic.

Jeżeli wymagane są perforacje z szczelinami, a rozmieszczenie szczelin jest ważne,wskazać, czy długie wymiary szczelin są równoległe do długości sekcji ekranu lub równoległe do obwodu sekcji ekranu.
