Szczegóły Produktu:
Zapłata:
|
| Materiał: | Drut stalowy o wysokiej wytrzymałości | Średnica przewodu: | 6,0 mm |
|---|---|---|---|
| Kształt otworu: | Kwadrat | Rodzaj tkania: | Zwykły splot |
| technik: | Tkana siatka | Wytrzymałość na rozciąganie: | 800 - 1000 MPa |
| Otwór: | 10mm | ||
| High Light: | 65mn siatka wibracyjna,samoczyszcząca siatka wibracyjna,siatka wibracyjna zapobiegająca zatykaniu |
||

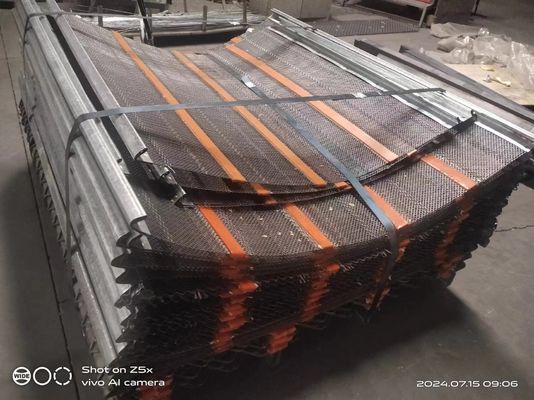

Samoczyszcząca siatka wibracyjna o grubości 65 mn ze stali węglowej, zapobiegająca zatykaniu
65mn stalowa siatka druciana z długimi szczelinami ze stali węglowej
Wprowadzenie do ekranów siatkowych przeciw zatykaniu ze stali węglowej, siatki samoczyszczącej z manganu
Siatka przeciw zatykaniu się wykonana jest z poziomo karbowanych drutów okrągłych, ponieważ druty są niezależne, drgania ekranu spowodują różnice w wibracji drutów, które zapobiegają zatykaniu się drobnych produktów między drutami. Ten rodzaj siatki jest najczęściej używany, ponieważ ma największy dostępny procent powierzchni przesiewowej.
Ekrany z siatki drucianej zapobiegającej zatykaniu są wykonane z drutu powlekanego poliuretanem i liny syntetycznej, całkowicie lub częściowo spawanej.
Ekrany z siatki drucianej zapobiegające zatykaniu są lekkie i łatwe w obsłudze, co zmniejsza ryzyko BHP związane z tradycyjnymi ekranami drucianymi.
Ponadto oferują do 2 razy dłuższą żywotność, w zależności od zastosowania.
Ekrany z siatki drucianej zapobiegającej zatykaniu oferują dużą otwartą przestrzeń w połączeniu ze zmniejszonym ustalaniem i zaślepianiem, biorąc pod uwagę wbudowaną elastyczność w ekranie.
Dodanie poliuretanu do przesiewacza falującego poprawia jego żywotność.
Specyfikacja siatki przeciw zatykaniu ze stali węglowej, siatki samooczyszczającej się z manganu
| otwór (mm) | średnica drutu (mm) | kg/m2 | obszar przesiewowy% |
| 1,50 | 1,20-1,60 | 4,7-6,8 | 31-38 |
| 2.00 | 1,20-1,60 | 4,3-6,2 | 37-43 |
| 3.00 | 1,20-2,00 | 3,6-7,8 | 40-52 |
| 4.00 | 1,20-2,00 | 3,1-6,9 | 45-58 |
| 5,00 | 1,50-2,80 | 2,7-11 | 41-65 |
| 6.00 | 1,50-2,80 | 3,4-9 | 48-64 |
| 8.00 | 2.00-3.15 | 4,5-9,1 | 53-63 |
| 10.00 | 2.00-3.15 | 3,7-8,0 | 59-69 |
| 14.00 | 2,00-4,00 | 3,0-9,6 | 61-76 |
| 19.00 | 2,80-4,00 | 4,2-7,9 | 68-76 |
| 22.00 | 2,50-4,00 | 3.0-7.1 | 72-80 |
| 25,00 | 4.00-5.00 | 6,4-9,3 | 70-74 |
| 26,00 | 4.00-5.00 | 6.10-9.20 | 70-75 |
| 28,00 | 3,00-4,00 | 3,5-5,8 | 77-82 |
| 30,00 | 3,00-4,00 | 3,3-5,6 | 78-83 |
| 32.00 | 4.00 | 5.30 | 79 |
| 35,00 | 4.00-5.00 | 4,8-7,3 | 77-81 |
| 40.00 | 4.00 | 4.00 | 84 |
Rodzaj tkania siatki przeciw zatykaniu
Typ S (Otwór Diamentowy):
To nasz najpopularniejszy ekran samoczyszczący, który stanowi bardzo dobre połączenie zdolności przesiewania i precyzji.Jego poszczególne druty wibrują niezależnie od siebie, unikając gromadzenia się materiału, blokowania i oślepienia.
Typ W (otwarcie fali):Wykonany jest z karbowanych drutów umieszczonych równolegle do siebie, co pozwala na bardzo duży obszar ekranu, zmniejsza oślepienie mokrych i lepkich materiałów, ale daje niższą precyzję.Stosuje się go w małych rozmiarach otworów iw pokładach z naciągiem końcowym.
Typ D (trójkątny otwór):Ten jest podobny do typu S, ale jego precyzja jest zwiększona przez dodanie prostego drutu pomiędzy każdym z zaciśniętych drutów, co ogranicza ruch zaciśniętego drutu, dzięki czemu jest bardziej precyzyjny, zapobiegając zaklinowaniu się wydłużonych cząstek, ale zmniejszając jego obszar przesiewania.Bardzo skuteczny przy dużych obciążeniach i materiałach o większej udarności.
Rodzaj pasm
Do utrzymywania otworu w tych siatkach stosuje się poliuretanowe lub przewodowe taśmy.
Opaski drucianesą stosowane, gdy klasyfikacja odbywa się w temperaturach wyższych niż 80°C, jak w wytwórniach mieszanek mineralno-asfaltowych.
| SPECYFIKACJA | |||
| TYP EKRANU | WYMIAR | TRAFNY | ŚREDNICA DRUTU |
| HAKI TYPU D | 2340X1220MM | 25MM | 7.88 MM |
| 1790X1220MM | 12,7 mm | 3.76 MM | |
| 1880X1220MM | 4.0MM | 2,03 mm | |
| HAKI TYPU S | 998X2915MM | 50MM | 8MM |
| 2995X915MM | 15,8 mm | 4,8 mm | |
| 1790X1220MM | 0,5 mm | 2,0 mm | |
| MODUŁ | 610X305MM | 35MM | 6,8 mm |
| 610X610MM | 9,5 mm | 3,05 mm | |
| 305X305 MM | 0,75 mm | 3,05 mm | |
Samoczyszcząca siatka ekranu.Siatka samoczyszcząca ma trzy rodzaje: siatka W, siatka D i siatka H.Wszystkie mają zdolność samooczyszczania.Może oferować skuteczne rozwiązania trudnego doboru rozmiaru i zmniejszać zaślepianie i zatykanie.
Opaski poliuretanowesą na ogół wykonane z PU o twardości 80-90 stopni Shore, wytrzymują większość przekraczających 70 stopni.Szczególnie polecany do wytwórni asfaltu.aplikacje do przesiewania agregatów, oferujące doskonałą odporność na zużycie i zwiększające żywotność ekranów.Może być stosowany we wszystkich typach ekranów samoczyszczących.
>>> Oferuj jeden typ jako odniesienie w następujący sposób:
Aplikacja:
Stosowany głównie jako siatka sitowa, jest szeroko stosowany w wielu gałęziach przemysłu, takich jak przesiewacz górniczy, przesiewacz w kamieniołomach, pokład ekranu, drut sitowy do kruszarki kamienia, bęben klasyfikujący;Wibrujący ekran;Sprzęt do budowy dróg;Okrągłe urządzenia do mieszania asfaltu i kopalniane przesiewacze wibracyjne, przemysł chemiczny, farmacja, maszyny, zabezpieczenia, budownictwo.
Cechy:
Bardziej otwarta przestrzeń niż tradycyjne ekrany z drutu kwadratowego
Zmniejsz oślepiające przesiewanie, zaklejanie
Właściwie rozmiar otworu
Stabilna konstrukcja
Odporny na zużycie i ścieranie
Standard wydajności:
ISO 14315 Przemysłowe sita druciane - Wymagania techniczne i testy
ISO 4783 / 3 Przemysłowe ekrany druciane i tkana tkanina druciana - Przewodnik po wyborze kombinacji rozmiaru otworu i średnicy drutu - Część 3: Preferowane kombinacje wstępnie zaciśniętych lub spawanych pod ciśnieniem ekranów z drutu
siatka ekranu zapobiegająca zatykaniu
siatka ekranu zapobiegająca zatykaniu
