Perforowany otwór Stal nierdzewna 316L Płyta łańcuchowa Metalowa siatka przenośnika taśmowego

Specyfikacje taśmy przenośnej do płyt metalowych

• Materiał:stal węglowa, SS 201, SS 304, SS 316.
• Gęstość płyty:00,8 mm, 1 mm, 1,2 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm.
• Średnica pręta łącznikowego:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Odbiór pręta:190,05 mm, 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 76,2 mm.
• Szerokość płyty łańcuchowej:200 mm do 4000 mm.
• Długość pasa:na zamówienie.
• Obsługa powierzchni:Galwanizowane, czarne.

Zalety produktu

Taśmy przenośnikowe z płyt perforowanych ze stali nierdzewnej

1.Konstrukcja otwartej siatki dla szybkiego odpływu i swobodnego przepływu powietrza

2.Płaska powierzchnia nośna

3Łatwo się czyszczy.

Płyty przenośne perforowane

Płytka perforowana jest połączona z ciągle perforowanymi płytkami łańcuchowymi, otwory na powierzchni zapewniają doskonałą wydajność rozpraszania ciepła do przenoszenia produktów, takich jak ciasteczka,chleby i inne gorące produktyPerforacje pozwalają otworzyć pas od zera do bardzo dużego.

Perforowany taśma przenośna może być wykonana w różnych wzorach.Otwór otwartych otworów może być dostosowany zgodnie z wymaganiami.

Wypukły taśmy przenośnikowej z tablicą łańcuchową.

Powierzchnia płyty łańcuchowej jest wytwarzana w kilku podniesionych okrągłych kształtach kul w różnych średnicach.Podniesiona lub wypukła powierzchnia zapewnia doskonałą odporność na poślizg, aby zapobiec upadkowi produktów transportowych na ziemięPłyty konweksowe łańcucha można dodać z poprzecznymi rozbiórkami i płytami bocznymi do sortowania i ochrony.

1) Maszyny do przetwarzania żywności mrożonej

2) Maszyny do obróbki cieplnej

3) Maszyny do produkcji żywności w puszkach

4) Maszyny do szkła

5) Maszyny do produkcji żywności morskiej

6) Maszyny chemiczne
7) Maszyny do metalurgii proszkowej

8) Ogólne maszyny transportowe

9) Maszyna do ciągłego suszenia

10) Specjalne maszyny transportowe

Materiał taśmy przenośnej	Drut ze stali nierdzewnej
Zestaw przenośny ze stali nierdzewnej	5 6 7 7 10 13 15 15 18 20 20 19
Średnica drutu ((mm)	1 1 1 1 2 2 2 3 3 3 2 3 5 5
Rodzaj krawędzi pętli	o szerokości nieprzekraczającej 50 mm
Światło (mm)	30 30 30 30 30 30 30 40 50 60 100 130 150 300
Średnia długość (mm)	300-4200

Taśmy przenośnikowe z płyt metalowych łańcucha

przewodowy taśma przenośna

przewodowy taśma przenośna

SPROCKET 32B-1 Z10

Łańcuchy rolkowe - typy ANSI, BS/DN, antykorozyjne i łączniki
Łańcuchy rolkowe są ważnymi elementami i akcesoriami w całym systemie taśm przenośnych.Są one stosowane w połączeniu z kołnierzykami rolkowymi jako układ napędowy w celu zapewnienia stabilnego i płynnego przenoszenia i przesyłania/Możemy dostarczyć dla Ciebie wszystkie rodzaje łańcuchów rolkowych. /Zwracaj się do poniższego wprowadzenia i zdecyduj, który z nich jest dla Ciebie odpowiedni.Można je zdobyć na trzy sposoby.:
Łańcuchy rolkowe standardowe ANSI są najczęściej stosowanymi łańcuchami przesyłowymi w USA.łańcuchy Nitro ANSI są zbudowane do obsługi szerokiego zakresu zastosowań w wielu gałęziach przemysłuŚcisłe standardy jakości zapewniają, że każdy łańcuch konsekwentnie spełnia nasze wymagania dotyczące wytrzymałości i niezawodności.Łańcuchy ANSI są dostępne w kilku opcjach, w tym w wielu pasmach dla zastosowań o większych wymaganiach mocy.

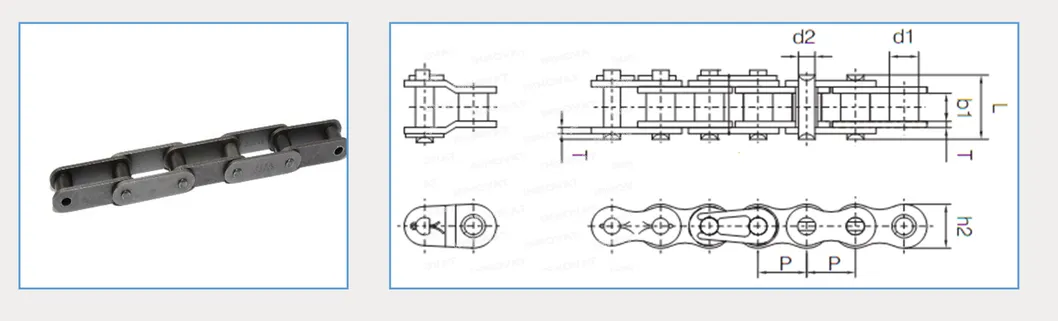

Numer łańcucha	Głupota	Wewnętrzna szerokość	Średnica walca	Ogólna szerokość	Średnica szpilki	Wysokość płyty	Gęstość płyty
#	P	b1	d1	L	d2	h2	T
25-1*	1/4	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40 do 1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41-1	1/2	1/4	0.306	0.541	0.141	0.390	0.050
50 do 1	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60 do 1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80 do 1	1	5/8	0.625	1.287	0.312	0.949	0.125
100 do 1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120-1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160-1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180-1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200-1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

Łańcuch jest przeznaczony do długich przejazdów, zastosowań o niskiej lub średniej prędkości i wykorzystuje koła z co najmniej 24 zębami.Zostały one wyprodukowane z grubszymi płytami bocznymi w celu obsługi większych obciążeń roboczych niż standardowe łańcuchyDzięki bardziej wytrzymałej płytce bocznej ciężkie łańcuchy rolkowe utrzymują swoją wytrzymałość i stabilność przez dłuższy czas.
Łańcuch jest w zasadzie taki sam jak standardowy łańcuch rowerowy tylko z "pinkami". To nie tylko zmniejsza masę łańcucha,ale daje również możliwość umieszczenia przedłużone szpilki przez łańcuch do przenoszenia produktuWiele zastosowań obejmuje: piekarnie, przenośniki powietrzne, windy, drób, rolnictwo i szeroki zakres innych zastosowań.

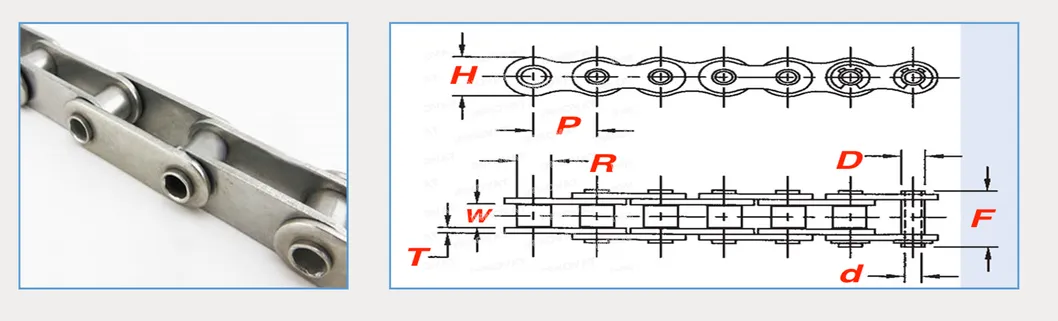

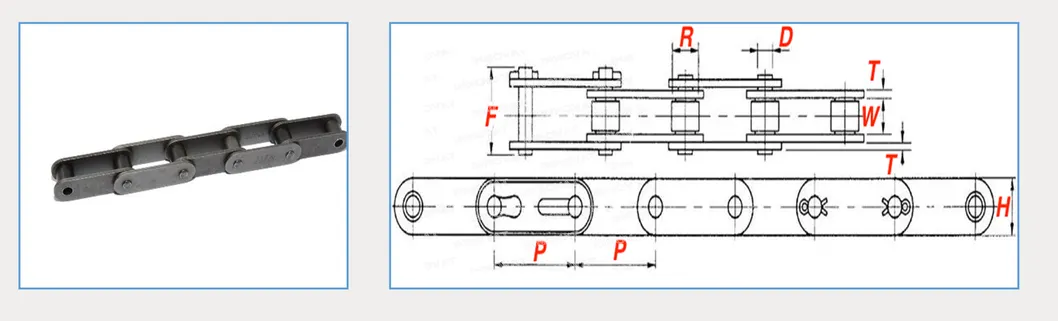

Wielkość	Wskaźnik (P)	(W)	(R)	(D)	(d)	Długość szpilki	(F)	(H)	(T)	Waga
40 KM	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472"	0.059"	0.35 lbs/FT
50 KM	0.625"	0.375"	0.400"	0.283"	0.202"	0.854"	0.854"	0.591"	0.079"	0.58 lbs/FT
60 KM	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094"	0.81 lbs/FT
80 KM	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 lbs/FT

Wielokrotne łańcuchy rolkowe są zaprojektowane w taki sposób, aby ich liczba wielokrotnych stojących była silniejsza niż odpowiednik ANSI lub metryczny.Przykładem byłby # 80-2 podwójny łańcuch rolkowy jest "dwukrotnie" siła jako ANSI 80-1 jeden łańcuchNasze łańcuchy rolkowe z wieloma niciami z pewnością zaimponują wiodącą w branży wytrzymałością na rozciąganie i czynnikami wydajności.Dostarczanie do dwunastu (-12) łańcuchów rolkowych strun jesteśmy pewni, że wielokrotny łańcuch rolkowy strun dla Twojej aplikacjiDodatkowo dostarczamy odporne na korozję łańcuchy rolkowe z wieloma niciami, takie jak nierdzewna, niklowa i powlekana, a także koła łańcuchowe z wieloma niciami.

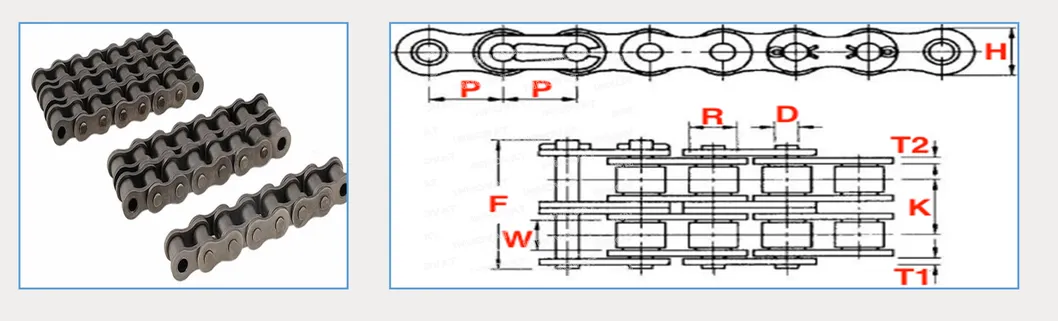

Wielkość

Wskaźnik (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Masę (LBS/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

- Tak.

- Tak.

0.197"

0.154

05B-2

0.315"

0.222"

0.118"

0.197"

0.091"

0.571"

- Tak.

- Tak.

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051"

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904"

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

- Tak.

- Tak.

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701"

5.102"

- Tak.

- Tak.

1.662"

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901"

6.358"

- Tak.

- Tak.

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

- Tak.

- Tak.

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

- Tak.

- Tak.

3.063"

46.765
