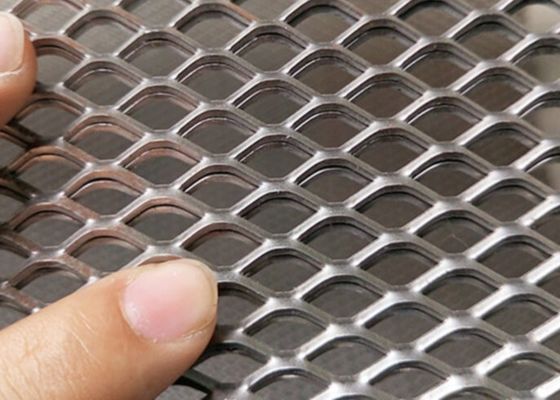

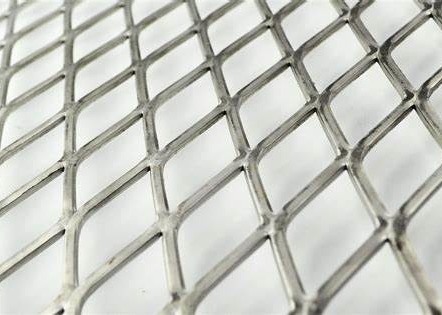

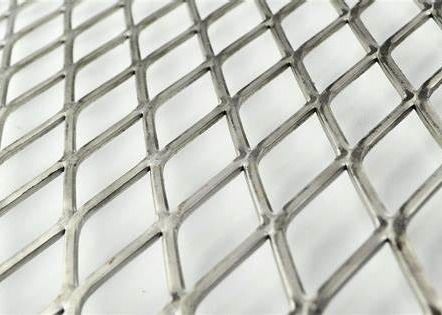

JIS Standard G3141 XS-41 SPCC-SD Rozszerzona siatka metalowa

Opis:

Siatka cięto-ciągniona jest wytwarzana przez cięcie i rozciąganie blach w celu utworzenia otworów w kształcie rombu.Ta praktyczna i wszechstronna linia produktów obejmuje ekrany, panele zabezpieczające okna, osłony maszyn i nie tylko.Dekoracyjne elementy ekspandowane są popularne w zastosowaniach na półkach, oznakowaniach i płytach sufitowych.Siatka cięto-ciągniona jest dostarczana w standardowym (wypukłym) wzorze rombu lub w wersji spłaszczonej, a materiały obejmują aluminium, stal węglową, stal ocynkowaną i stal nierdzewną.

• Materiały: Stal nierdzewna 201,304,304L, 316,316L
• Obróbka powierzchniowa: Standard, powłoka

Specyfikacja:

• Grubość: 0,3 mm - 8,0 mm
• Strand: Regularne lub dostosowane
• SWD * LWD: 2 * 3,2 * 4,3 * 5,4 * 8,5 * 10,7 * 12,8 * 16,10 * 20,16 * 30,18 * 30,20 * 40,25 * 50,30 * 60,40 * 80,
  45 * 100,50 * 100,60 * 120 mm itp.
• LWM: Mniej niż 3000 mm
• SWM: dostosowane

Siatka cięto-ciągniona ze stali nierdzewnej jest dostępny w różnych powierzchniach, standardowych (wypukłych) i spłaszczonych (gładkich) powierzchniach, w zależności od aplikacji i wymagań projektowych.

Warunki dotyczące rozszerzonej siatki metalowej

Oto krótka lista terminów z siatki cięto-ciągnionej ze stali nierdzewnej, które należy znać:

• Nici.Jest to termin określający pełne metalowe części siatki cięto-ciągnionej.Na schemacie u góry artykułu pasma mają szerokość 0,107 cala.
• Więzy.To jest termin na przecięcia pasm.
• Krótka droga projektowania (SWD).Odległość między środkami pasm wiążących w siatce mierzona wzdłuż krótkiej diagonalnej przekątnej.Aby to zilustrować, w kształcie rombu, takim jak „<>”, SWD byłby mierzony od góry do dołu.Na powyższym schemacie SWD będzie wynosić około 0,372 "(0,265" SWO plus 0,107 "grubości splotu).
• Długa droga projektowania (LWD).Odległość między środkami pasm wiążących w siatce mierzona wzdłuż długiej diagonalnej przekątnej.W kształcie rombu „<>” LWD byłby mierzony od prawej do lewej.Na powyższym schemacie LWD będzie wynosić około 1,107 "(1" LWO plus 0,107 "grubości pasma).
• Krótki sposób otwierania (SWO).Odległość między wewnętrznymi krawędziami między wiązaniami mierzona wzdłuż krótkiej przekątnej diamentu.Różnica w stosunku do SWD polega na tym, że SWO mierzy otwartą przestrzeń, podczas gdy SWD mierzy przestrzeń od środka jednego pasma obligacji do następnego.Na powyższym diagramie SWO wyniesie 0,265 ".
• Długa droga otwarcia (LWO).Odległość między wewnętrznymi krawędziami między pasmami wiązania mierzona wzdłuż długiej diagonalnej przekątnej.Podobnie jak w przypadku SWO, różnica między LWO i LWD polega na tym, że LWO mierzy tylko otwartą przestrzeń, podczas gdy LWD mierzy do środka pasma obligacji.Na powyższym schemacie LWO będzie wynosić 1 ".
• Grubość nici.Miara grubości pasma siatki cięto-ciągnionej.
• Szerokość nici.Jak szerokie jest pasmo siatki cięto-ciągnionej

Podanie:

Siatka cięto-ciągniona ze stali nierdzewnej ma szerokie zastosowanie w architekturze, handlu, przemyśle i dekoracji z wyższymi wymaganiami dotyczącymi odporności na kwasy i zasady, takie jak zabezpieczenia, osłony urządzeń, podłogi, chodniki, dekoracje, sito, filtry itp.
